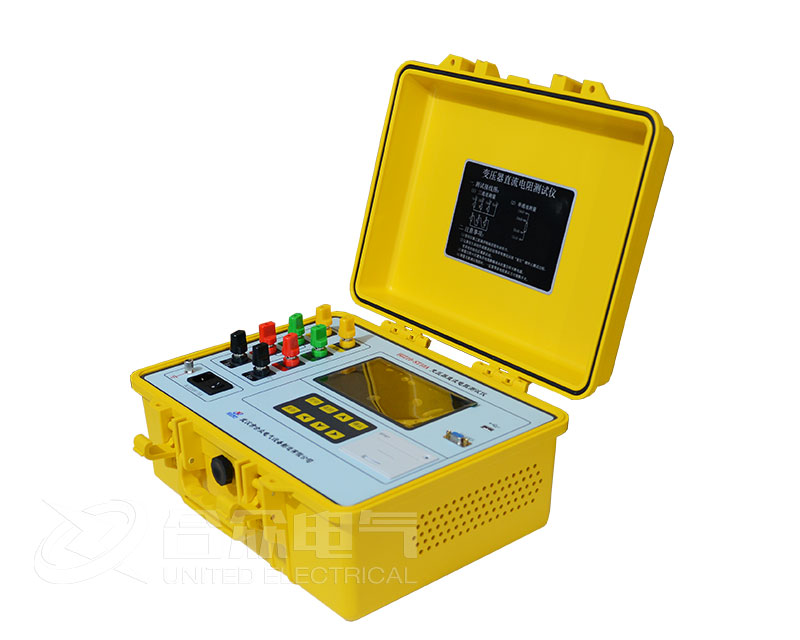

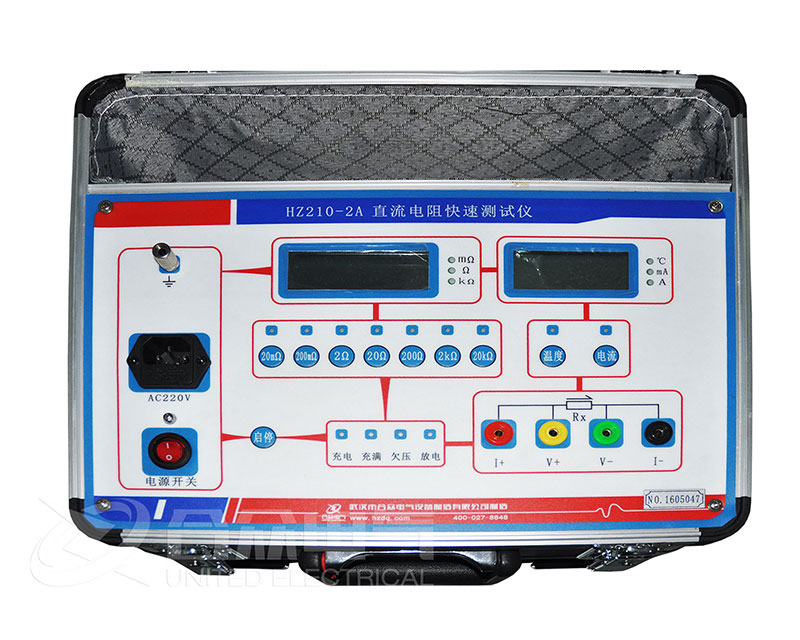

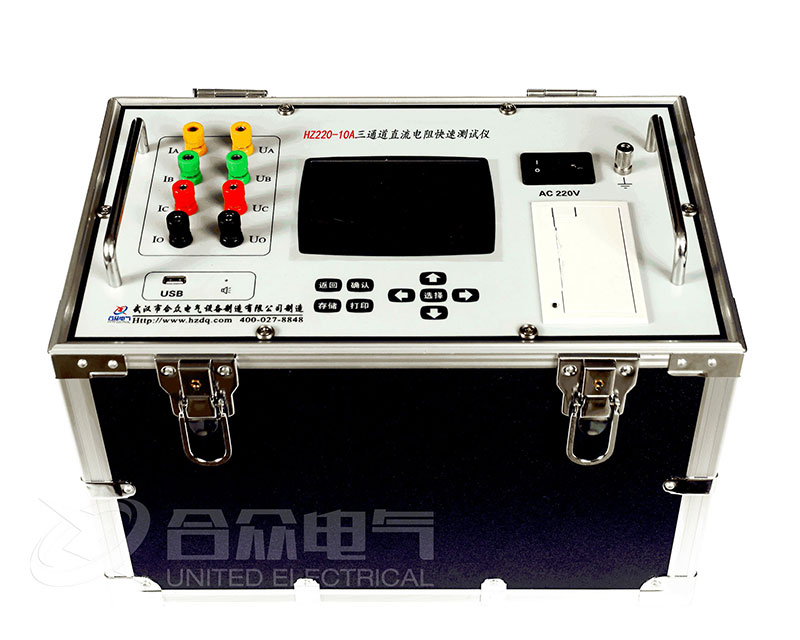

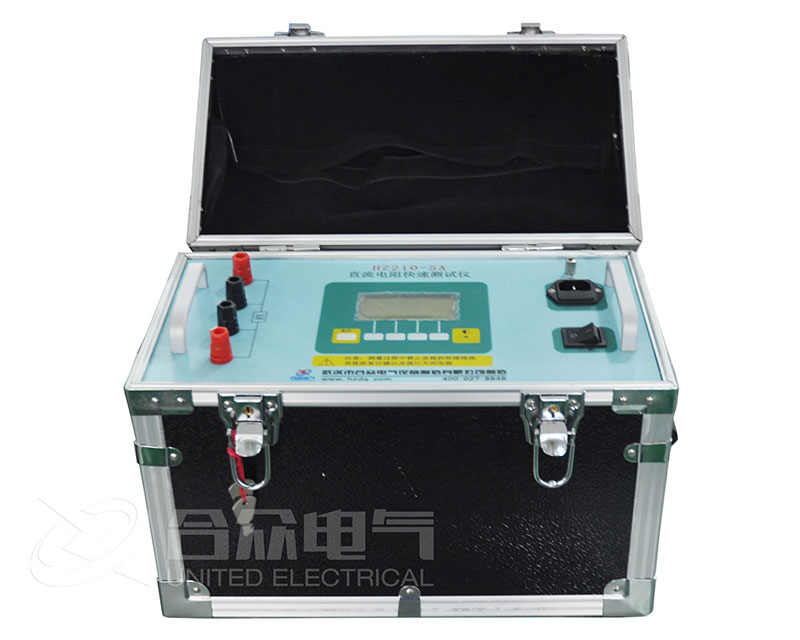

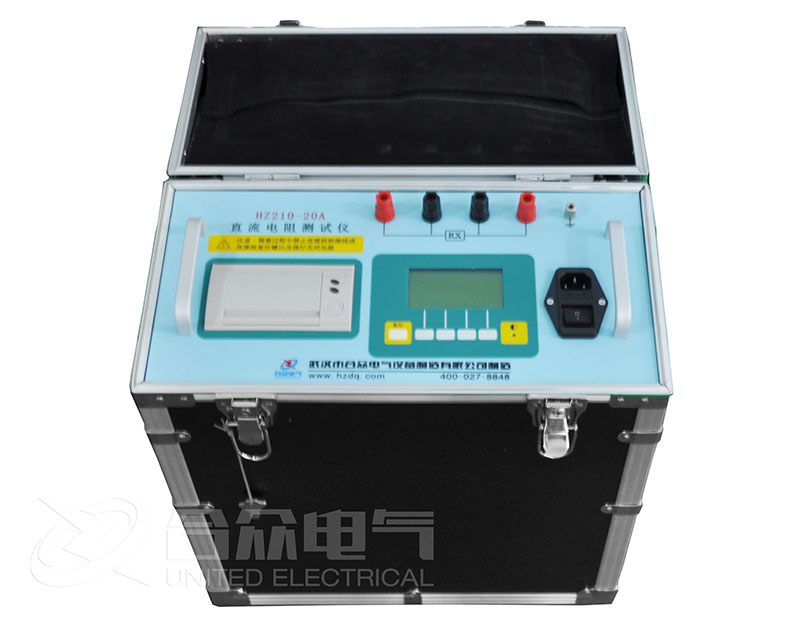

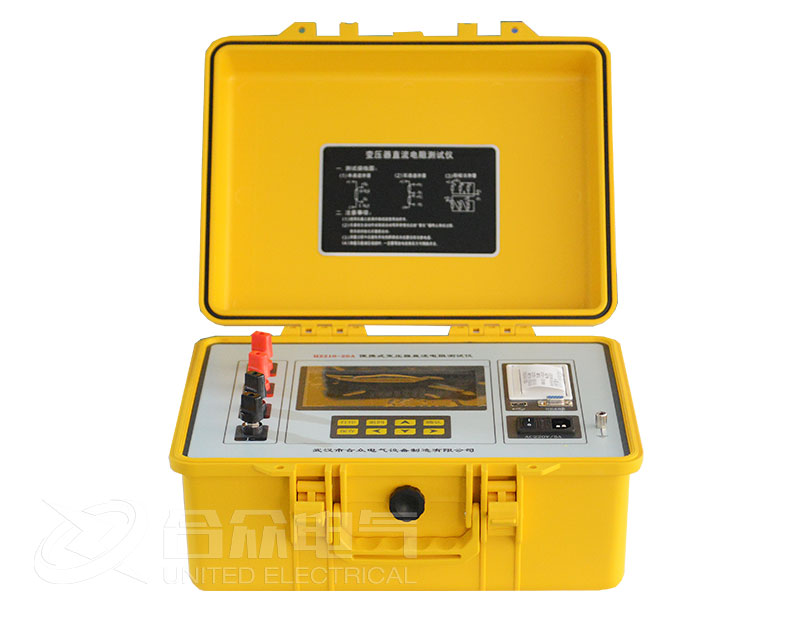

直流電阻快速測試儀技術要求：

要求設備的測試范圍為1uΩ-20K2、測試準確度為士0.2%、最高分辨率0.1uΩ。

要求設備采用微機控制。可存儲至少255組測試結果并具備掉電不丟失功能;具備根據被測電阻自動控制功能，可自動切換電流檔位功能。

要求設備具有支持中文顯示功能的液晶顯示器

要求設備可顯示測試電阻值、測試電流、測試時間、環境溫度、操作提示、故障狀態等內容

要求設備可自動判斷測試線虛接、斷線等故障。保護功能完善，自能可靠保護反電勢對儀器的沖擊，具有自動放電指示功能。

要求設備可在測量狀態直接轉換分接開關，儀器應能自動提示，并快速顯示新的被測電阻值。

要求設備采用高速16位 AD 轉換器。

要求設備具有220V交流電源供電和內置電池供電兩種供電方式。電池容量應能滿足長時間(不小于6小時)測試使用的要求。

要求設備具有打印功能，可快速打印測量結果

測試目的

測量變壓器繞組的直流電阻是一個很重要的試驗項目，在《電力設備試驗規程》中，其次序排在變壓器試驗項目的第二位，《規程》規定在變壓器交接、大修、小修、變更分接頭位置、故障檢查及預試等，必須測量變壓器繞組的直流電阻，其目的是：

檢查繞組內部導線和引線的焊接質量;

檢查分接開關各個位置接觸是否良好:

檢查繞組或引出線有無折斷處:

檢查并聯支路的正確性，是否存在由幾條并聯導線繞成的繞組發生一處或幾處斷線的情況;

檢查層、匝間有無短路的現象。

試驗注要事項

試驗時直流電阻快速測試儀必須可靠接地。

儀器開始測量時請勿觸動測試夾具，以免反擊電動勢傷人。

測試結束，等待充分放電后方可拆卸測試夾具，拆卸時不要觸任何金屬部位。

測量初始，直流電阻快速測試儀顯示數值跳動或短時顯示“超出量程”時，是由于對被測設備充電不充分造成，等待充電完成后讀取穩定顯示數值。
