介質損耗測量接線

介損測量有兩種接線方式正接線和反接線，其原理接線圖見說明書接線圖。當被試品的兩極都對地絕緣時(如高壓套管，其重量較輕，可以架在絕緣支架上測量)，可以采用正接線方式；當被試品有一極接地時，只能采用反接線方式。在生產現場，被試電氣設備通常都是一極接地的(如電力變壓器、互感器以及多油斷路器等的金屬外殼都是接地的)，因此，現場做介損試驗時通常都采用反接線方式。

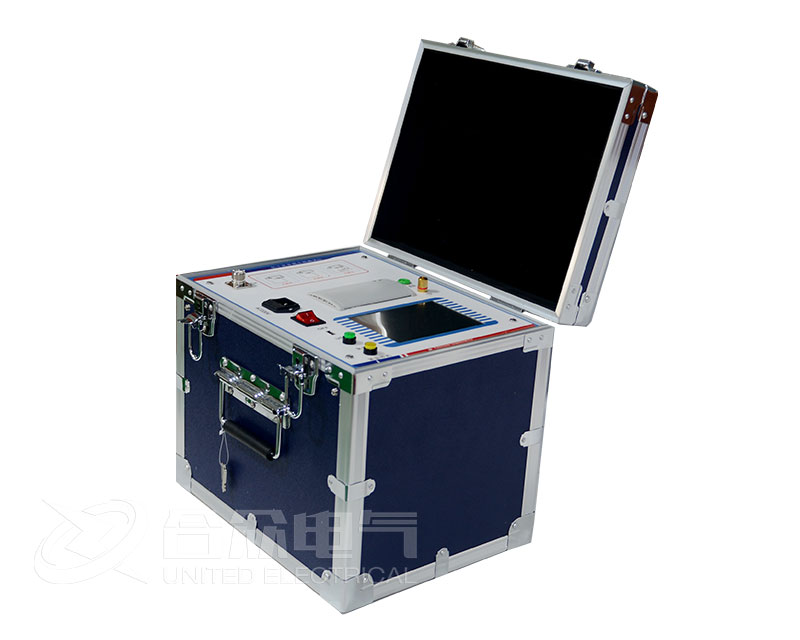

抗干擾異頻介損測試儀在測量時，HV和CX之間以及HV和CN之間帶有高壓，CX插孔至被試品CX的連接線(端子標記為CX)與連接線的屏蔽層(端子標記為E)之間的電位接近相等，用戶可根據測量需要，采用不同的接地方式。

在采用“正接線法”進行測量時，可將“E”點接地，此時用線對地帶有高壓。當采用“反接線法”進行測量時，可將紅色電纜紅線夾(HV點)接地；將黑色電纜的紅線夾(CX)接被試品高壓端，黑色電纜的黑色線夾(E點)懸空；此時CX線及其屏蔽層E對地帶有高壓。CX線的屏蔽層E與儀器內部屏蔽相連接，與儀器外殼是不連通的，并非必然接地(應視測量需要而定)。

試驗中的注意事項

使用時必須將儀器接地端子可靠接地，其他接地點也應牢固可靠。

只有關閉儀器電源，內高壓允許開關置于“關”位置時，接觸儀器的后部和測量線纜以及被試品才被認為是安全的。

抗干擾異頻介損測試儀在測量時，嚴禁操作“試驗電壓”選擇開關。

正接線法 HV 線帶高電壓，反接線法CX線及屏蔽E帶高電壓，使用時必須根據測量接線方式，將帶高壓的線纜與接地部位保持足夠的距離。

不得更換不符合面板指示值的保險絲管。

使用時盡可能用廠家隨儀器提供的線纜以確保測量準確度。
